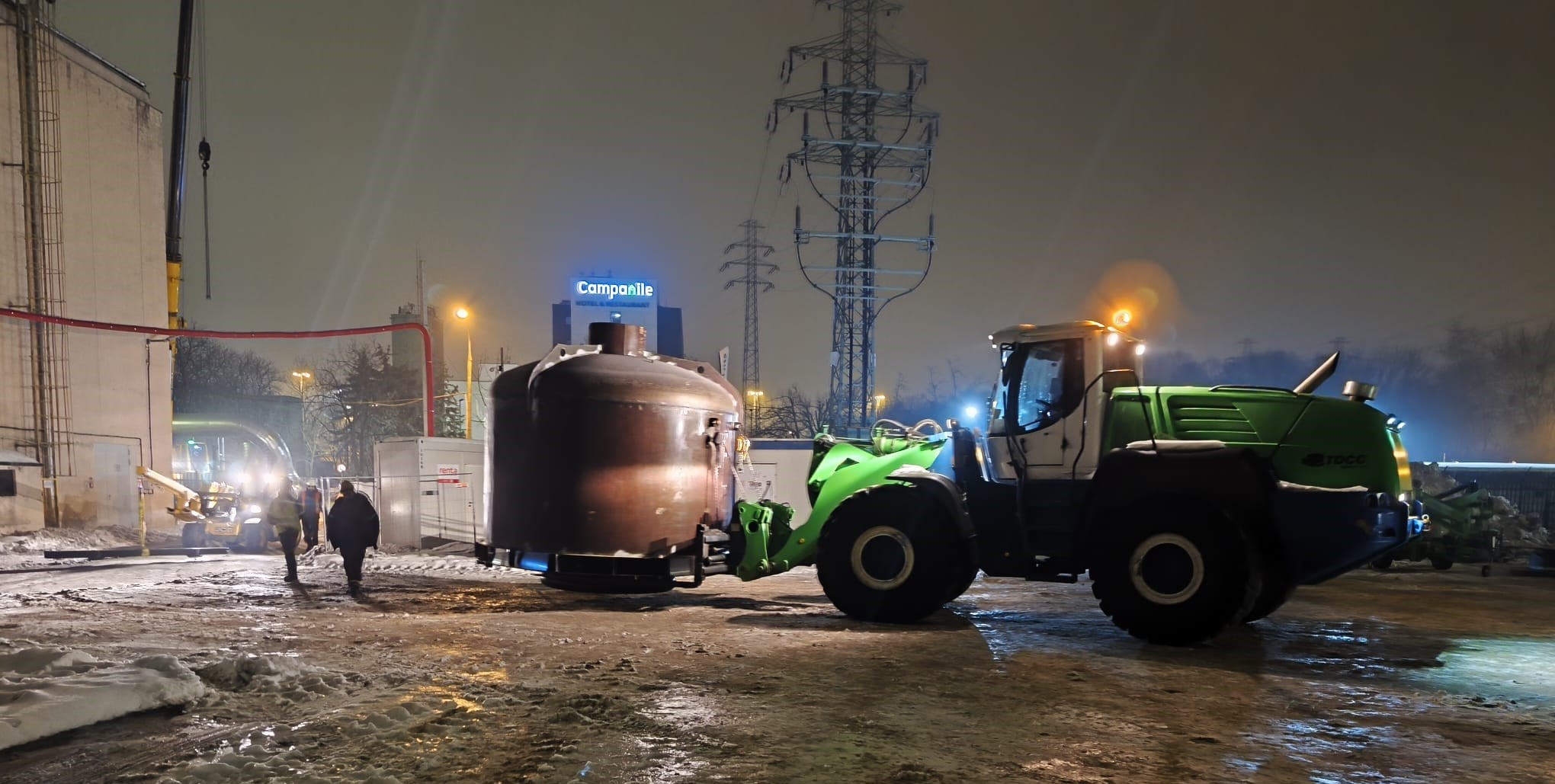

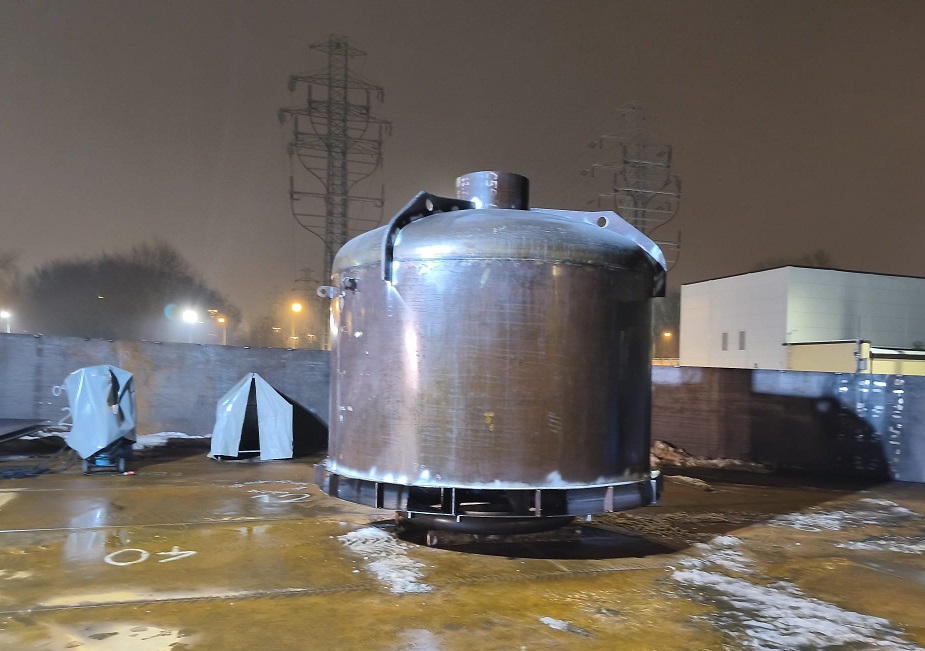

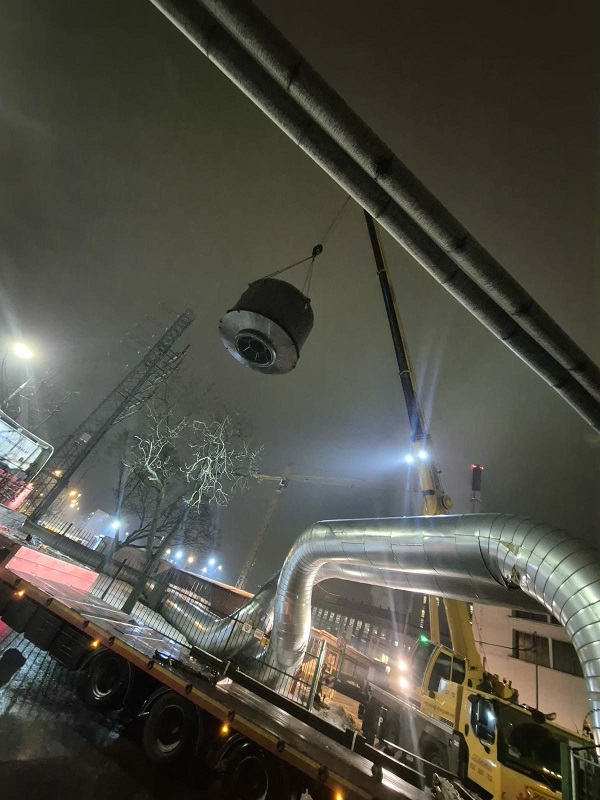

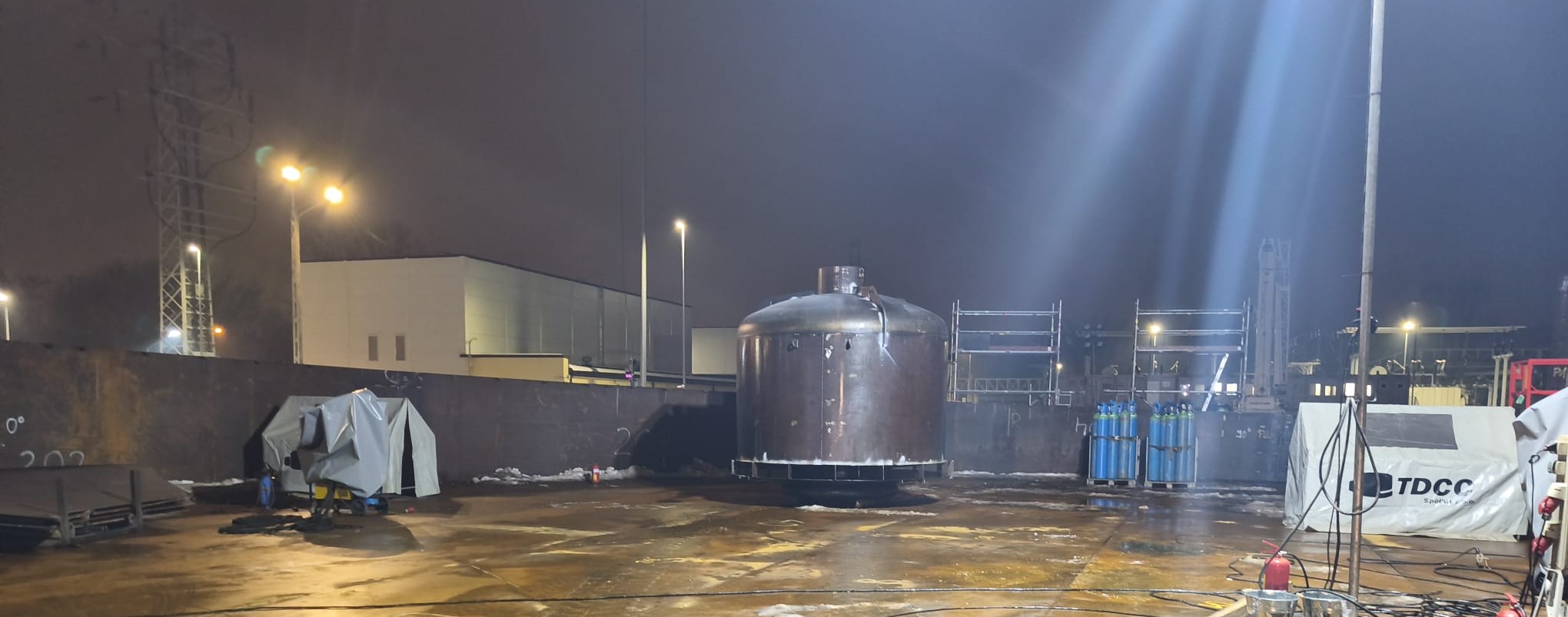

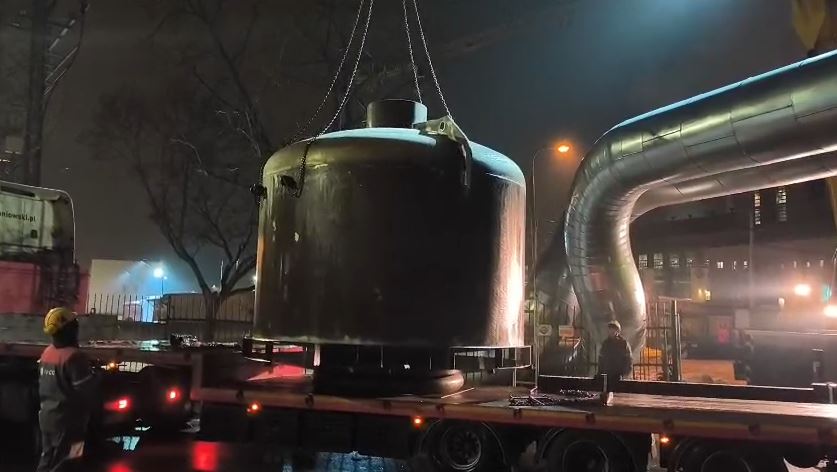

Dysza górna i dysza dolna dotarły na budowę akumulatora ciepła EC Żerań

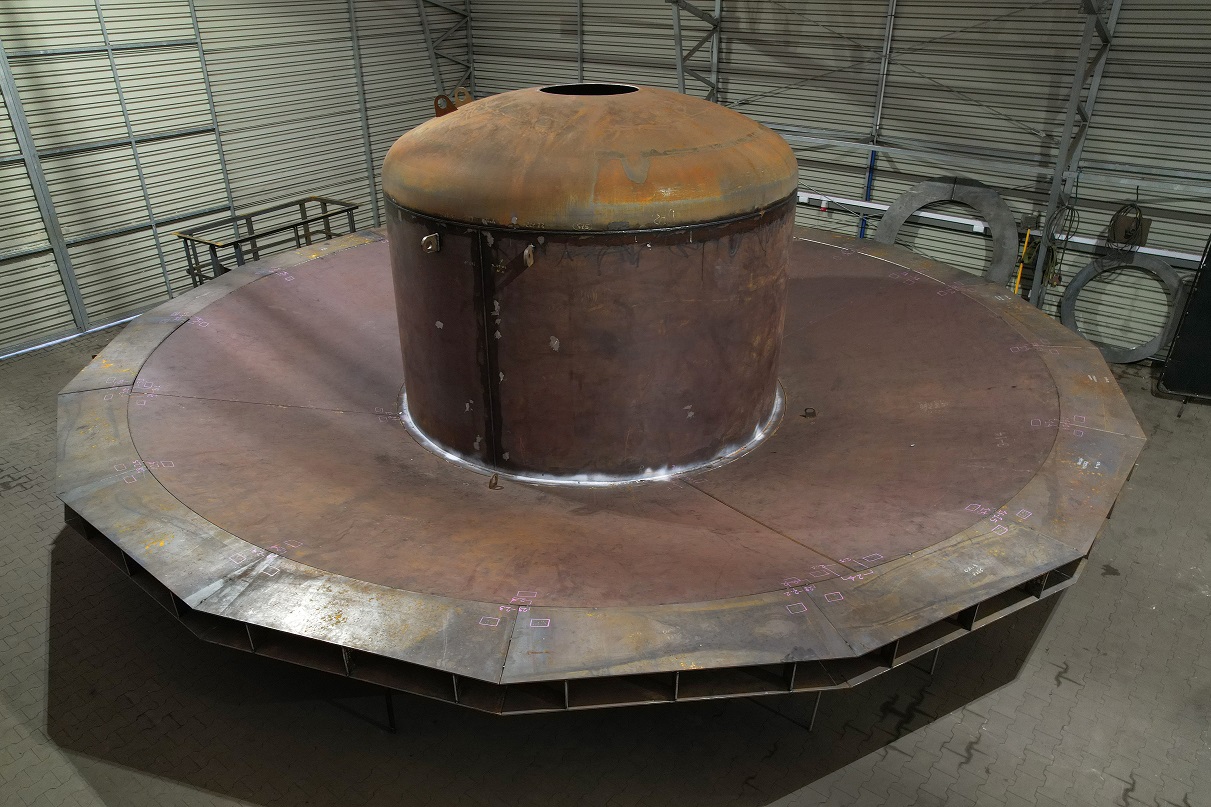

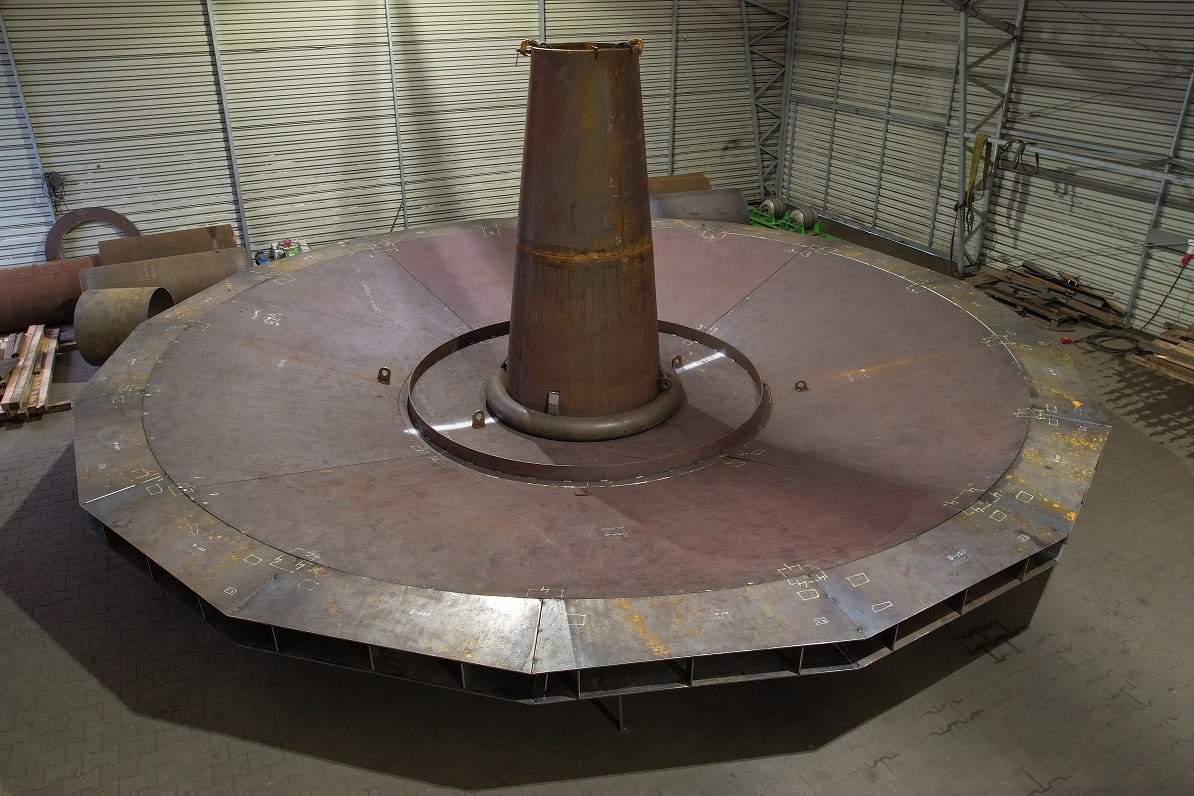

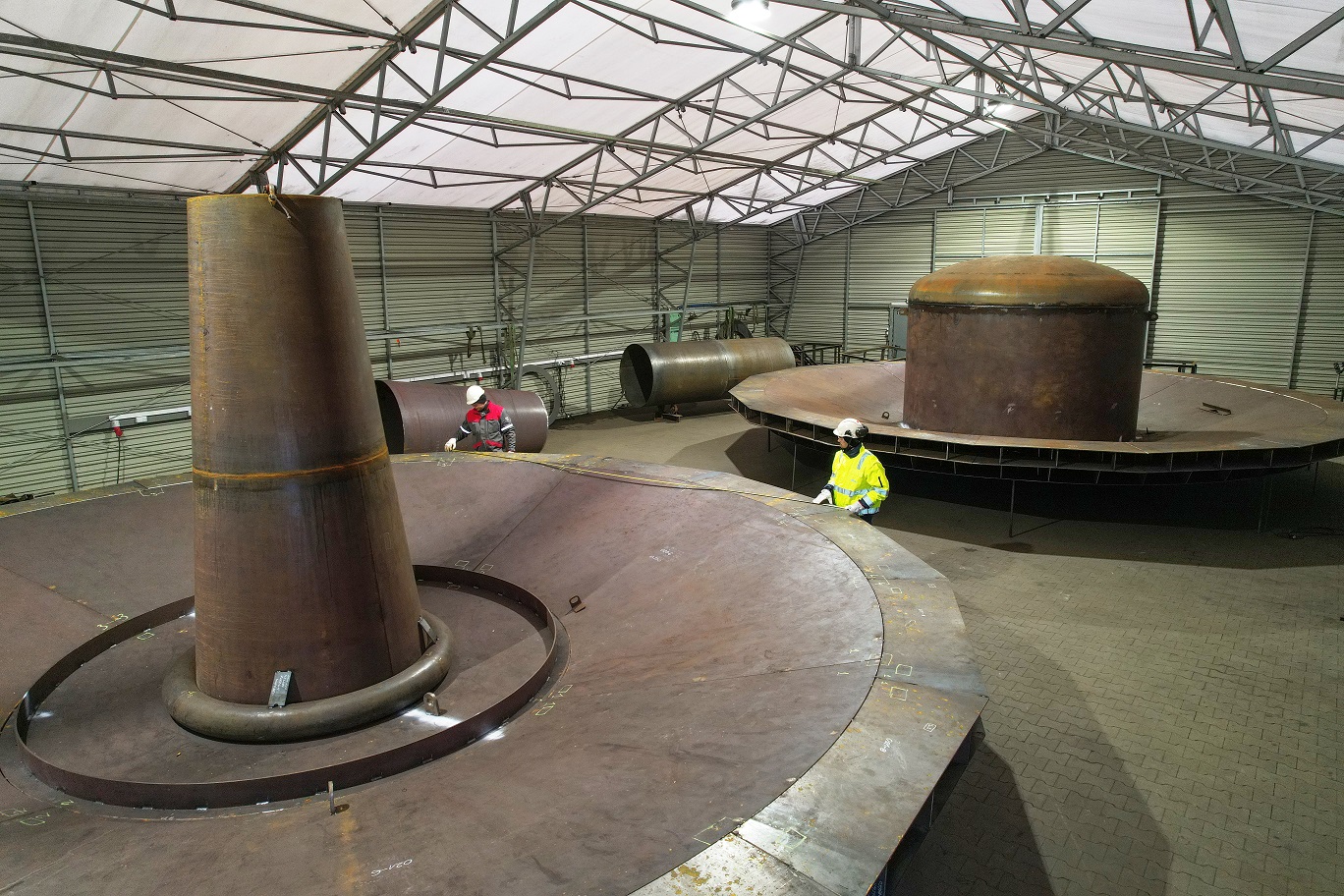

Konstrukcja kryzy górnej i dolnej (dystrybutorów wody gorącej i zimnej doprowadzanej i odprowadzanej do/z akumulatora ciepła) to nasze autorskie innowacyjne rozwiązanie, które wprowadziliśmy we współpracy z dr. A. Headbeckiem w pierwszym dużym akumulatorze ciepła wybudowanym w Polsce tj. w EC Siekierki, który jest w eksploatacji od 2009 roku. Za fazę projektową odpowiada firma AF-Proinstall Sp. z o.o., zaś za fazę budowy i montażu odpowiada firma TDCC Sp. z o.o., a firmy te powiązane są ze sobą kapitałowo. Tego typu rozwiązanie konstrukcyjne kryz górnej i dolnej zastosowaliśmy w kolejnych dużych i średnich akumulatorach ciepła, które zbudowano w Polsce. Innowacyjność rozwiązania polega na zapewnieniu laminarnego, cyrkulacyjnego przepływu wody gorącej i zimnej w trakcie procesu ładowania i rozładowania akumulatora ciepła, co uzyskano dzięki odpowiedniej ich konstrukcji. Na szczególną uwagę zasługuje ponadto, konstrukcja kryzy górnej, która w naszym rozwiązaniu ma formę pływająca tj. posiada pływak, który zapewnia stałe położenie kryzy względem poziomu wody w zbiorniku akumulatora ciepła przy zmieniającym się jej poziomie. Taka konstrukcja kryzy wymaga zastosowania tzw. teleskopowej rury centralnej doprowadzającej i odprowadzającej gorącą wodę do zbiornika w trakcie cyklów ładowania i rozładowania akumulatora. Ponadto, zastosowanie pływającej kryzy górnej daje znaczące efekty energetyczne związane z pracą instalacji poduszki parowej tj. pozwala ograniczyć zużycie energii do wytworzenia tzw. deszczu parowego sięgające nawet do 90%. Osiągamy to dzięki utrzymywania warstwy wody o stałej grubości licząc od poziomu wylotu/wlotu kryzy do poziomu wody w zbiorniku. Ta warstwa wody, zwykle o grubości ok. 0,8 – 1 m, jest, jak gdyby warstwą izolacyjną z wody (współczynnik przewodzenia dla wody lambda to ok. 0,6 W/(m∙K) i jeśli brak w niej ruchów konwekcyjnych, to stanowi doskonałą izolację do przepływającego strumienia ciepła od poduszki parowej do wody w zbiorniku akumulatora ciepła. Te efekty zostały potwierdzone i występują przy ustabilizowanej pracy akumulatora.
